名稱：一體外夾式超聲流量計
型號：F6
尺寸：139*71*95mm
簡要描述：
小管徑專用外夾式超聲波流量計，DN15-DN40小管徑的首選 。安裝簡單，操作方便。無須破管也無須長時間停機施工，輕輕松松在幾分鐘內完成安裝。
F6 采用全新的外夾式設計，不用接觸測量介質。可以避免傳統流量計造成的壓力損失，介質污染。 多種模式可供設置，靈活多樣。 一套機器通用測量范圍內所有口徑，并且適用于多種金屬管及樹脂管。
F6 采用全新的外夾式設計，不用接觸測量介質。可以避免傳統流量計造成的壓力損失，介質污染。 多種模式可供設置，靈活多樣。 一套機器通用測量范圍內所有口徑，并且適用于多種金屬管及樹脂管。
可選配成為超聲波冷（熱）量表，實現能源能耗的監測與測量。
主要特點：
1、大屏液晶256*128 背光LCD；
2、亞克力LOGO標簽，方便OEM貼牌；
3、可調式傳感器距離，DN15-DN40通用；
4、M12航空插頭，無需接線；
5、標配4-20mA和RS485接口。
管徑參數：
| 管道口徑 | 上限流量值（L/min） |
| 15 | 60 |
| 20 | 100 |
| 25 | 200 |
| 32 | 300 |
| 40 | 400 |
注意：最小可測管段內徑大于等于12mm
.png)
.png)
.png)
.png)

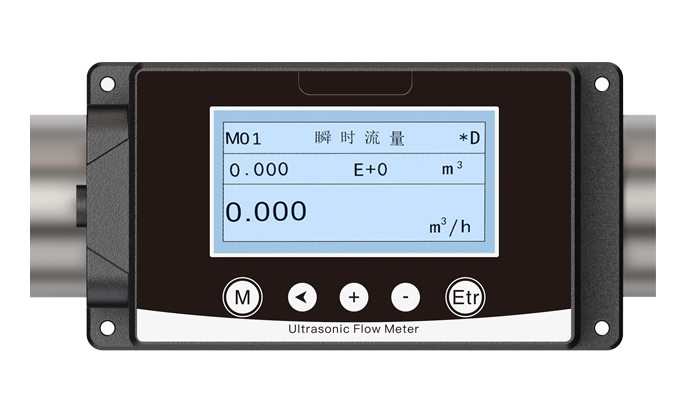

中性視窗
| 支持的管線材料 | 金屬/PVC,PP或PVDF等硬質塑料管 |
| 支持的液體介質 | 水/其他（單一無固體顆粒及雜質） |
| 支持的介質溫度 | 常溫型：-10~65℃ 高溫型：-10~115℃ |
| 默認低流速切除值 | 0.1m/s |
| 顯示方式 | 256*128 背光LCD |
| 響應時間 | 0.5~60秒 |
| 精度等級 | ±2%，校準后可達±1% |
| 數據存儲周期 | 300毫秒 |
| 內存?zhèn)浞?/td> | EEPROM（數據存儲長度：10年以上， 數據讀/寫頻率：1百萬次以上） |
| 電源及I/0 連接器 | M12 航空插頭 |
| 輸出 | 4-20mA、RS485 |
| 供電電源 | 10-24V VDC |
| 電功率 | 小于3W |
| 保護電路 | 電源逆接保護、電源浪涌保護、各輸出短路保護、各輸出浪涌保護 |
| 外殼防護級 | IP65 |
| 環境溫度 | -10 至 65℃（無凍結） |
| 相對濕度 | 35 至 85% RH（無凝結） |
| 耐震動性 | 10 至 55Hz，雙倍振幅 1.5mm，XYZ 軸各2小時 |
| 抗沖擊 | 100m/s² 16ms 脈沖，X、Y、Z 軸各1000次 |
| 整機材質 | 鋁合金、工業塑料 |
| 電纜長度 | 標配2米（PT1000標配9米） |
